精密電子廠無塵室有一級、十級、百級、千級、萬級、十萬級、三十萬級之分，在精密電子廠凈化裝修設計應根據在滿足電子產品生產要求的前提下合理進行無塵室廠房的裝修工程生產設備布局，合理確定各種公用動力設施的技術參數，做到能量消耗少、運行費用低、生產效率高和建設投資。同時還需要合理進行人流路線、物料運輸和倉儲設施的配置和布置，滿足電子產品無塵室廠房的裝修工程生產要求和產品生產工藝要求。此外還應該盡可能提升生產設備的自動化水平和物料運輸?shù)淖詣踊剑诮?jīng)濟、實用、安全可靠的條件下提高生產效率。
精密電子廠房無塵車間工程設計：
電子類產品更新?lián)Q代速度較快；以TFT-LCD(薄膜晶體管液晶顯示器)為代表的平板顯示器正在取代彩色顯像管顯示器；計算機、通信、消費電子和汽車電子產品的迅速普及使得各種半導體元器件生產發展十分迅速。因此電子工廠無塵廠房的設計、建造必須適應這種快速發展的需要。從無塵廠房的規劃開始，對于電子工廠無塵廠房的工藝設計、工藝布局應充分考慮電子產品發展的靈活性，以滿足電子產品生產工藝改造和擴大生產的需求。電子無塵廠房形式一般有隧道式、開放式、島形布置等。據調查表明，集成電路芯片制造用無塵室廠房的裝修工程一般采用隧道式和開放式，其中隧道式潔凈室主要用于5英寸、6英寸芯片制造廠，生產設備橫跨潔凈生產區和設備維護區，潔凈生產區對潔凈度要求嚴格，而設備維護區的空氣潔凈度等級相對較低。
精密電子無塵車間根據不同級別空氣潔凈度的空氣過濾器的選用、布置要點：對于三十萬級空氣凈化處理，可采用亞高效過濾器代替高效過濾器；空氣潔凈度百級、千級、萬級及十萬級的空氣凈化處理，應采用初、中、高效三級過濾器；中效或高效空氣過濾器宜按小于或等于額定風量選用；中效空氣過濾器宜集中設置在凈化空氣調節的正壓段；高效或亞高效空氣過濾器宜設置在凈化空氣調節系統的末端。
精密電子廠房凈化車間等級表：
|
等級 |
等級說明及車間應用 |
|
1級 |
這個級別的無塵車間（無塵室，潔凈車間，潔凈室）主要用于制造集成電路的微電子工業，對集成電路的精確要求為亞微米 |
|
10級 |
這個級別的無塵車間（無塵室，潔凈車間，潔凈室）主要用于帶寬小于2微米的半導體工業 |
|
A級 100級 |
很多人認為，這一級無塵車間（無塵室，潔凈車間，潔凈室）是最常用，因而是最重要的無塵車間（無塵室，潔凈車間，潔凈室），人們常常錯誤地將100級潔凈室稱為無菌室，以說明“無菌”的或“無塵”的環境要求，100級無塵車間（無塵室，潔凈車間，潔凈室）可用于醫藥工業的無菌制造工藝等，這一無塵車間（無塵室，潔凈車間，潔凈室）大量應用于，植如體內物品的制造，外科手術，包括移植手術，集成器的制造，那些對細菌感染特別敏感的病人的隔離治療，比如像骨髓移植病人術后的隔離治療 |
|
B級 1000級 |
這個級別的無塵車間（無塵室，潔凈車間，潔凈室）主要用于高質量光學產品的生產，還用于測試，裝配飛機蛇螺儀，裝配高質微型軸承等 |
|
C級 10000級 |
萬級無塵車間（無塵室，潔凈車間，潔凈室）用于液壓設備或氣壓設備的裝配，某些情況下也用于食品飲料工業，此外，萬級無塵車間（無塵室，潔凈車間，潔凈室）在醫藥工業中也很常用 |
|
D級 100000級 |
十萬級無塵車間（無塵室，潔凈車間，潔凈室）用于很多的工業部門，比如光學產品的制造，用于較小的元器件制造大型的電子系統，液壓或氣壓系統的制造，食品飲料的生產，醫、藥工業也常常使用這一級無塵車間 |
GB(潔凈廠房設計規范)空氣懸浮粒子的標準:
|
潔凈度級別 |
潔凈度級別限值 |
|||||
|
0.1μm |
0.2μm |
0.3μm |
0.5μm |
1μm |
5μm |
|
|
1 |
10 |
2 |
--- |
--- |
--- |
--- |
|
2 |
100 |
24 |
10 |
4 |
--- |
--- |
|
3 |
1000 |
237 |
102 |
35 |
8 |
--- |
|
4（十級） |
10000 |
2370 |
1020 |
352 |
83 |
--- |
|
5（百級） |
100000 |
23700 |
10200 |
3520 |
832 |
29 |
|
6（千級） |
1000000 |
237000 |
102000 |
35200 |
8320 |
293 |
|
7（萬級） |
--- |
--- |
--- |
352000 |
83200 |
2930 |
|
8（十萬級） |
--- |
--- |
--- |
3520000 |
832000 |
29300 |
|
9（百萬級） |
--- |
--- |
--- |
35200000 |
8320000 |
293000 |
GMP(藥品生產質量管理規范2010)空氣懸浮粒子的標準標準:
|
潔凈度級別 |
懸浮粒子最大允許數/m3 |
|||
|
靜態 |
動態 |
|||
|
≥0.5μm |
≥5μm |
≥0.5μm |
≥5μm |
|
|
A級(百級) |
3520 |
20 |
3520 |
20 |
|
B級(千級) |
3520 |
29 |
352000 |
2900 |
|
C級(萬級) |
352000 |
2900 |
3520000 |
29000 |
|
D級(十萬級) |
3520000 |
29000 |
|
|
精密電子無塵車間環境參數：
溫濕度要求：，相對濕度為55+5%。
新風量大：由于這類凈化無塵車間內人員比較多，可以根據以下數值應取下列的最大值：非單向流凈化無塵室車間總送風量的10-30%，補償室內排風和保持室內正壓值所需的新鮮空氣量，保證室內每人每小時的新鮮空氣量≥40m3/h。
送風量大：為了滿足精密電子無塵凈化車間內的潔凈度及熱濕平衡，需要較大的送風量，例如300平方米的車間，吊頂高度為2.5米，如果是千級凈化無塵車間，送風量就需要300×2.5×30=22500m3/h的送風量(換氣次數，是≥25次/h)。
壓差：主車間對相鄰房間≥5Pa
換氣次數：百級：斷面風速0.3-0.5m/s，千級潔凈車間50－52次/小時；萬級凈化車間15－25次/小時；十萬級無塵車間10－15次/小時。
壓差：主車間對相鄰房間≥5Pa。
溫度:冬季＞16℃±2℃；夏季 ＜26℃±2℃；溫度一般為23+2℃
相對濕度：45－65％（RH）。
噪聲≤65dB（A）。
新風補充量：總送風量的20％－30％。
照度：≥300Lux。
精密電子凈化車間圖片：

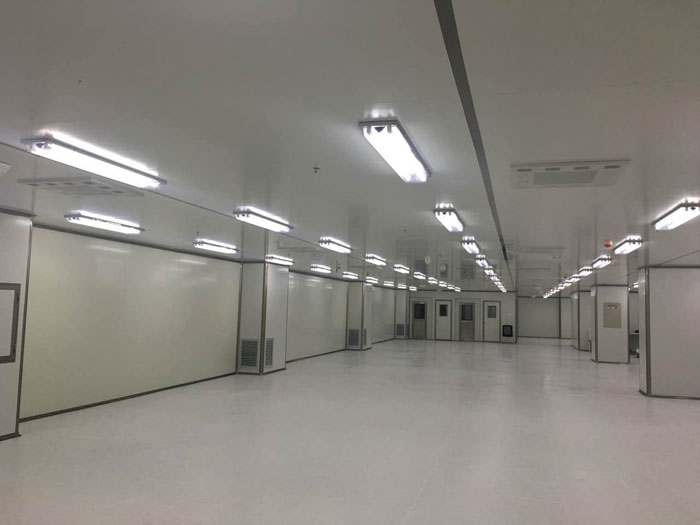

十萬級精密電子凈化車間：

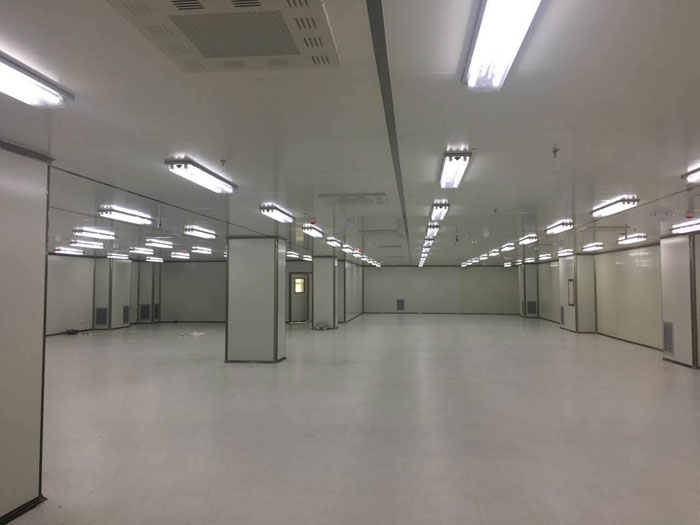

十萬級電子廠生產車間：

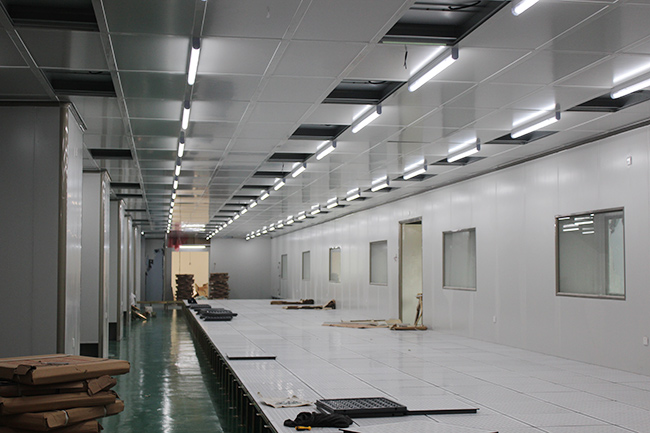

百級精密電子廠無塵車間：

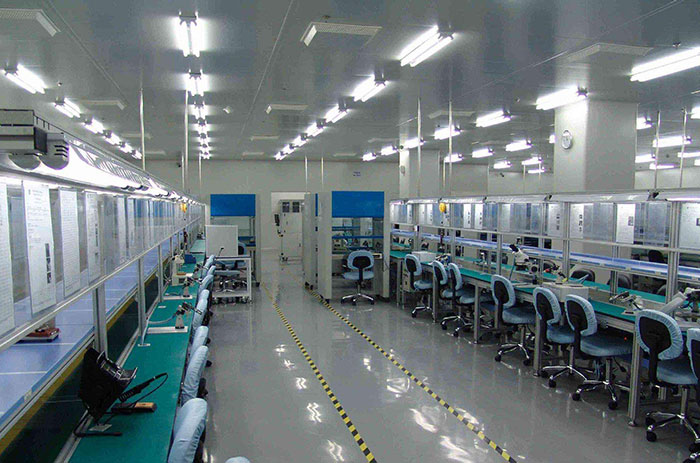

千級精密電子無塵車間：
